Устройство позволяет, как заряжать, так и
восстанавливать аккумуляторы с изношенными пластинами за счет
применения асимметричного тока при зарядке в режиме заряд (5 А) - разряд
(0,5 А) за полный период сетевого напряжения. В устройстве
предусмотрена также возможность, при необходимости форсировать процесс заряда.
Данное устройство обладает целым рядом
дополнительных функций, способствующих удобству использования. Так,
при завершении заряда схема автоматически выключит аккумулятор от
зарядного устройства. А при попытке подсоединить неисправный аккумулятор
(с напряжением ниже 7 В) или же аккумулятор с неправильной полярностью
схема не включится в режим заряда, что предохранит зарядное устройство и
аккумулятор от повреждений.
В случае короткого замыкания клемм Х1 (+) и Х2 (-) при работе устройства, перегорит предохранитель.

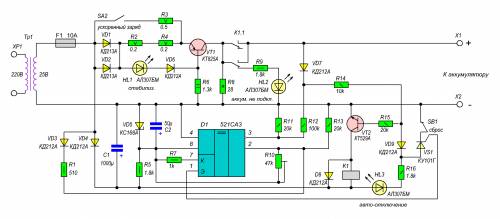

Электрическая схема состоит из
стабилизатора тока на транзисторе VT1, контрольного устройства на
компараторе D1, тиристора VS1 для фиксации состояния и ключевого
транзистора VT2, управляющего работой реле К1. При включении устройства тумблером SA1
включится светодиод HL2, и схема будет ожидать, пока подключим
аккумулятор к клеммам Х1, Х2. При верной полярности подключения
аккумулятора небольшой ток, протекающий через диод VD7 и резисторы R14,
R15 в базу VT2, будет достаточным, чтобы транзистор открылся и сработало
реле К1.
При включении реле транзистор VT1
начинает работать в режиме стабилизатора тока - в этом случае будет
гореть светодиод HL1. Ток стабилизации задается номиналами резисторов в
эмиттерной цепи VT1, а опорное напряжение для работы получено на
светодиоде HL1 и диоде VD6 .
Стабилизатор тока работает на одной
полуволне сетевого напряжения. В течение второй полуволны диоды VD1, VD2
закрыты, и аккумулятор разряжается через резистор R8. Номинал R8
подобран таким, чтобы ток разряда составлял 0,5 А. Опытным путем
установлено, что лучшим является режим заряда током 5 А, разряда - 0,5
А.
Пока идет разряд, компаратор совершает
контроль напряжения на аккумуляторе, и при превышении значения 14,7 В
(уровень устанавливается при настройке резистором R10) он включит
тиристор. При этом начнут гореть светодиоды HL3 и HL2. Тиристор
закорачивает базу транзистора VT2 через диод VD9 на общий провод, что
приведет к выключению реле. Повторно реле не включится, пока не будет,
нажата кнопка СБРОС (SB1) или же не отключена на некоторое время вся
схема (SA1).
Для стабильной работы компаратора D1 его
питание стабилизировано стабилитроном VD5. Чтобы компаратор сопоставлял
напряжение на аккумуляторе с пороговым (установленным на входе 2)
только в момент, когда производится разряд, пороговое напряжение цепью
из диода VD3 и резистора R1 увеличивается на время заряда аккумулятора,
что исключит его срабатывание. Когда происходит разряд аккумулятора, эта
цепь в работе не участвует.
При изготовлении прибора, транзистор VT1
крепится на радиатор площадью не менее 200 кв. см. Силовые цепи от
клемм Х1, Х2 и трансформатора Т1 изготавливаются проводом с сечением не
менее 0,75 кв. мм. В схеме применены конденсаторы С1 типа К50-24 на 63
В, С2 - К53-4А на 20 В, подстроечный резистор R10 типа СП5-2
(многооборотный), постоянные резисторы R2...R4 типа С5-16МВ, R8 типа
ПЭВ-15, остальные - типа С2-23. Реле К1 подойдет любое, с рабочим
напряжением 24 В и допустимым током через контакты 5 А; тумблеры SA1,
SA2 типа Т1, кнопка SB1 типа КМ1-1.
Для регулировки зарядного устройства
понадобится источник постоянного напряжения с перестройкой от 3 до 15 В.
Удобно воспользоваться схемой соединений, приведенной ниже. Настройку начинаем с подбора номинала
резистора R14. Для этого от блока питания А1 подаем напряжение 7 В и
изменением номинала резистора R14 достигаем, чтобы реле К1 срабатывало
при напряжении не менее 7 В. После этого увеличиваем напряжение с
источника А1 до 14,7 В и настраиваем резистором R10 порог срабатывания
компаратора (для возврата схемы в исходное состояние после включения
тиристора надо нажать кнопку SB1). Может также потребоваться подбор
резистора R1.
В последнюю очередь настраиваем
стабилизатор тока. Для этого в разрыв цепи коллектора VT1 в точке "А"
временно устанавливаем стрелочный амперметр со шкалой 0...5 А. Подбором
резистора R4 добиваемся показаний по амперметру 1,8 А (для амплитуды
тока 5 А), а после этого при включенном SA2 настраиваем R4, значение 3,6
А (для амплитуды тока 10 А). Разница в показании стрелочного амперметра
и фактической величины тока связана с тем, что амперметр усредняет
измеряемую величину за период сетевого напряжения, а заряд производится
только в течение половины периода.
В заключение следует обозначить, что
окончательную настройку тока стабилизатора лучше проводить на настоящем
аккумуляторе в установившемся режиме - когда транзистор VT1 прогрелся и
эффект роста тока за счет изменения температуры переходов в транзисторе
не наблюдается. На этом настройку можно считать законченной.
По мере заряда аккумулятора напряжение
на нем будет понемногу возрастать, и, когда оно дойдет до значения 14,7
В, схема автоматически выключит цепи заряда. Автоматика также выключит
процесс зарядки в случае каких-то других непредвиденных воздействий,
например при пробое VT1 или же пропадании сетевого напряжения. Режим
автоматического выключения может также срабатывать при плохом контакте в
цепях от зарядного устройства до аккумулятора. В этом случае надо
нажать кнопку СБРОС (SB1).
Внимание! Так как элементы схемы
находятся под напряжением электросети, то следует соблюдать меры
электробезопасности при наладке прибора.
|
